电液动犁式卸料器

概述

　　DYN-IV型电液动犁式卸料器，是我公司和电力部中南电力设计院联合开发的产品之一，是安装在胶带输送机上执行卸料及控制物料输送流量、流向的机械配套产品，可直接安装在胶带输送机的中间架上，能将胶带输送的物料在中途均匀、连续地卸入漏斗（料斗）中，或卸到需要的场所去。

　　该产品进一步完善了原ZNX型卸料器的不足之处，由于改用了双犁头、犁头锁紧装置和新型的电液推杆，克服了卸料器犁料不尽、刮皮带以及电动推杆过载能力差、常烧毁电机、顶弯丝杆、机械易损坏等缺点，为目前国内先进的一种卸料器。本机设计合理，损伤维修简便，可就近或远距离控制，广泛应用于电力、冶金、煤炭、化工、建材和港口码头等输送行业中。

工作原理

　　电液动犁式卸料器以电液推杆为动力源，工作时，通过推杆伸出作用于驱动杆、带动框架前进，完成犁刀下落，并支承起平托辊组，使胶带工作面平直，犁刀下沿与胶带面贴合紧密，将运行胶带上物料卸入漏斗（料斗）中，或卸到需要的场所去。卸料完毕时，启动推杆缩回作用于驱动杆，带动框架后退、犁刀上抬、可变槽角托辊组由平形变回槽形，使胶带工作面恢复槽形状态，让物料平稳通过。

　　由于电液推杆采用液压传动，具有自动过载保护性能，当运行受阻时，油路压力增高到调定的限额，溢流装置迅速而准确地溢流，实行过载保护。电机运转在额定值内，不会烧毁。

　　电液推杆油路集成块中设计了自锁机构、电机停止、活塞杆能自锁在一定的位置上，处于保压状态（电液推杆性能详情参阅使用说明书）。

结构特点

　　1、电液推杆采用机、电、液一体化，动作灵敏，运行平稳，行程控制准确，工作油路循环于无压密闭的钢筒里，在恶劣的工作环境下，不吸尘、不进水、不漏油，使用寿命比气缸和电动推杆长久。

　　2、根据多种不同的使用行业、场所，设计了多种外形尺寸的电液推杆，其安装尺寸可直接取代气缸和电动推杆。

　　3、采用可变槽角托辊组，根据工作状态自动变动平形或槽形状态，有效地防止了撒料。

　　4、选用新材质犁刀，耐磨无锋口，不易损坏胶带，延长了输送胶带的使用寿命。

　　5、设计的犁头锁紧装置，工作时犁刀不会因物料的冲击力而抬起或抖动，犁刀下沿与胶带面贴合紧密，无漏料现象，操作维修简便，可就近或远距离仪器集中控制。

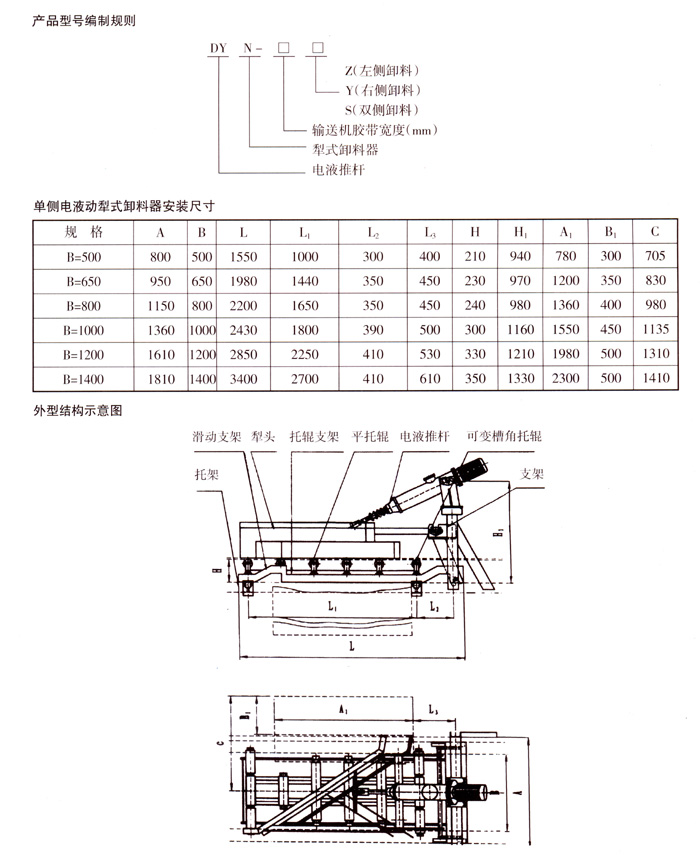

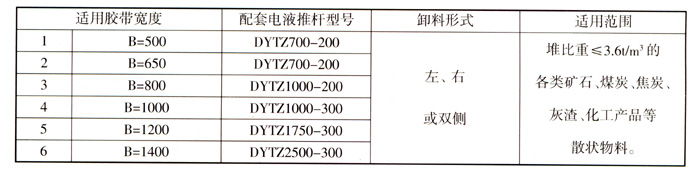

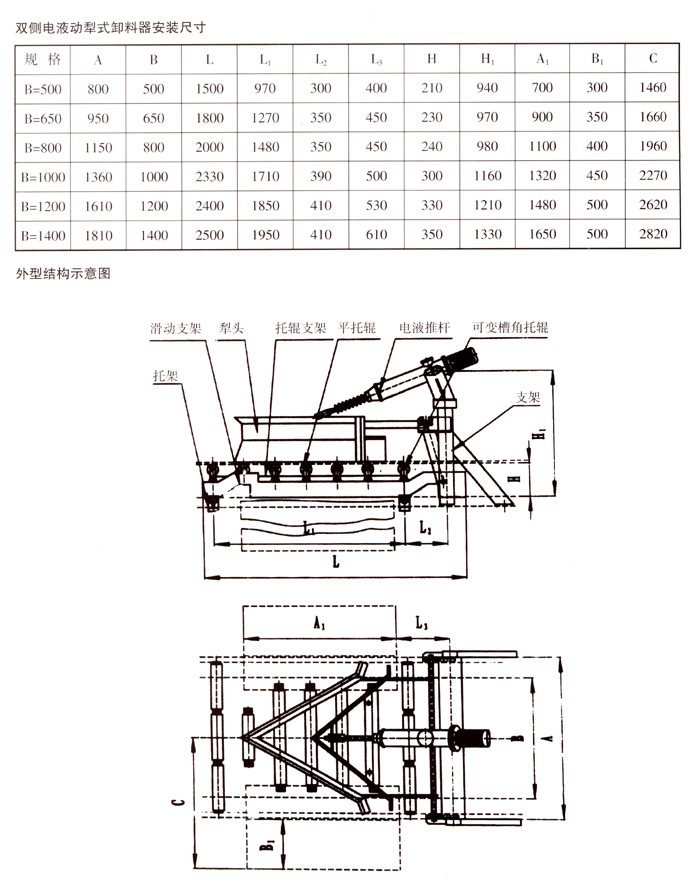

型号规格技术参数
